Technik für Mädchen - Nachrichtentechnik


Vom Rauchzeichen zum Telefon.

Brainstorming: Was ist eigentlich eine „Nachricht“


Zum Beispiel so:

Bild "Technik:Nachrichten_Brainstorming.jpg"

Aber vielleicht habt ihr ja auch andere Ideen, wie man die Bilder sortieren kann
(z.B. früher-heute, schnell-langsam,...)


Vereinbaren eines Codes

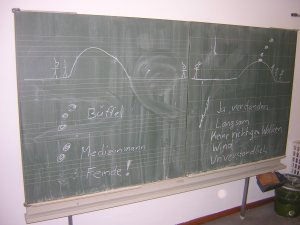

Am Beispiel zweier Indianerstämme, die mit Rauchzeichen wichtige Nachrichten übermitteln wollen, machen wir uns klar dass man sich vorher auf Symbole oder Zeichen einigen muss.
In unserem Fall tun das die beiden Häuptlinge.

Bild "Technik:Nachrichten_Indianer.jpg"

Rauchzeichen auf dem Schulhof

Wie immer gilt auch hier: Man sollte es selber mal ausprobiert haben.
Mittels Grillschale und viel feuchtem Laub erzeugen wir erst mal kräftigen Rauch. Schön, wenn an dem Tag die Nachbarn nicht da sind...
In alter Indianertradition decken wir den Rauch mit einer dicken Wolldecke ab und auf, um unterschiedliche Rauchwolken zu erzeugen.
Wichtig: Keine Decke aus Kunstfasern verwenden, die brennt ruckzuck ab.

Bild "Technik:Nachrichten_Feuer.jpg"

Wir haben uns auf diese Zeichen geeinigt:

Bild "Technik:Nachrichten_Rauch.jpg"

Probiert's mal aus, es fällt auf jeden Fall auf, warum sich Rauchzeichen nicht in der Breite durchgesetzt haben :-).
Was habt ihr beobachtet über die "Datenrate" und die Menge der unterschiedlichen Symbole, die man übertragen kann?"

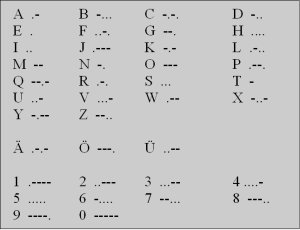

Punkt-–Punkt-–Strich:– Fertig ist das Alphabet

Wir versuchen es mal mit einem besseren Konzept als dem der Rauchzeichen:

Bild "Technik:Nachrichten_Morse.jpg"

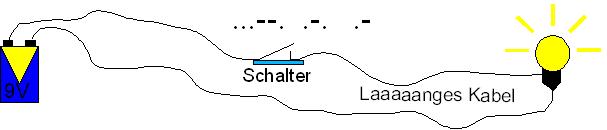

Morsegerät selbstgebaut

Bild "Technik:Nachrichten_Morsegeraet.jpg"

Um uns Nachrichten von einem zum anderen anderen Raum zu schicken, verlängern wir den einfachen Stromkreis durch ein langes Kabel. Wir schließen den Stromkreis in einen Raum mit einem Schalter und im anderen Raum leuchtet das Lämpchen.
Die Schaltung bauen wir auf Holzbrettchen auf, in die wir Reißzwecken nageln. Darauf kann man die Drähte gut verlöten.

Löten
Bild "Technik:Nachrichten_Loeten.jpg"

Senden
Bild "Technik:Nachrichten_Morsen2.jpg"

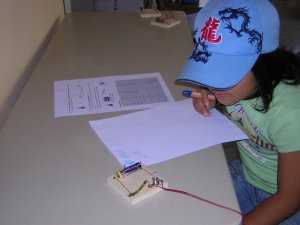

Empfangen
Bild "Technik:Nachrichten_Morsen1.jpg"

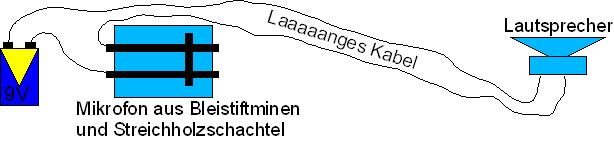

Vom Morsen zum Sprechen - Das Telefon

Mit einem sehr einfachen selbstgebauten Mikrofon lassen wir den Strom im Rythmus unserer Sprache schwanken. Der Lautsprecher am anderen Ende gibt diese Schwankungen als Töne wider.
Bild "Technik:Nachrichten_Telefon.jpg"


Link (Geschichte über Samuel Morse bei Physik für Kids):
http://www.physikfuerkids.de/historie/index.html
