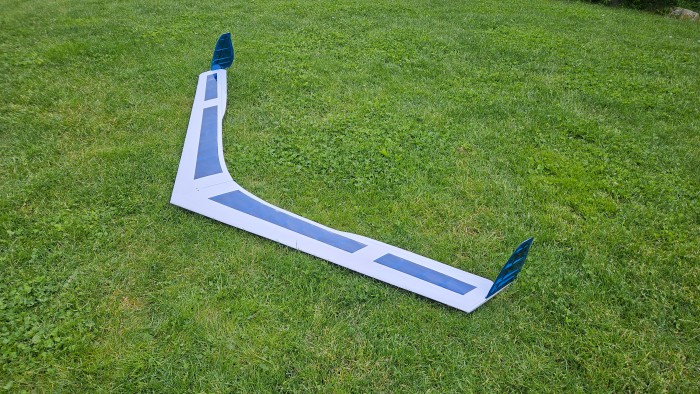

ARESneo
Ein RES-Nurflügel nach der Auslegung von Uwe Heuer.
Als Vorlage diente die Auslegung der Tragfläche basiert auf der Simulationsdatei des Ranis Nurflügelprogramms, die mir Uwe freundlicherweise zur Verfügung gestellt hat - vielen Dank dafür!!
Mittels Python Skript habe ich daraus alle Profile extrahiert und auch gleich den Grundriss als SVG Datei erzeugt. So ist sichergestellt, dass alles genau dem aerodynamischen Entwurf entspricht.
Das Python-Skript kann man natürlich für jede beliebige .flg Datei benutzen. Es ist im Downloadpackage enthalten.
Der Grundriss

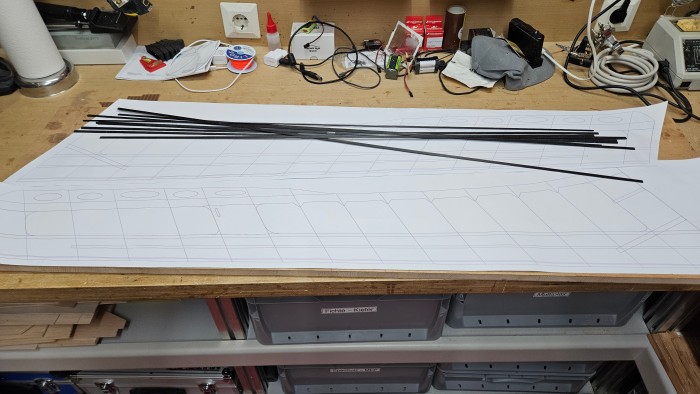

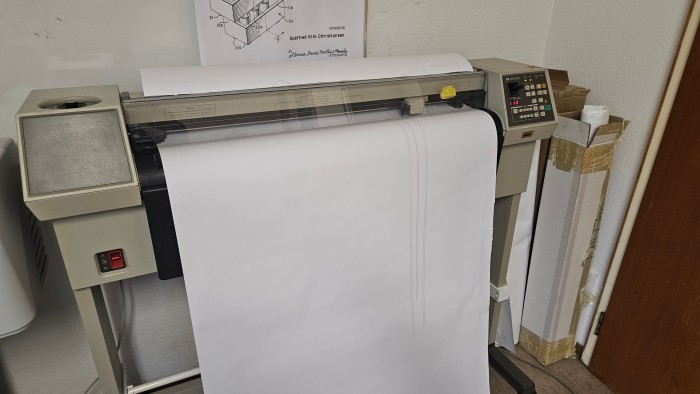

Ich habe eine A0 Zeichnung auf einem ca. 40 Jahre alten Stiftplotter erstellt.
Der Bau

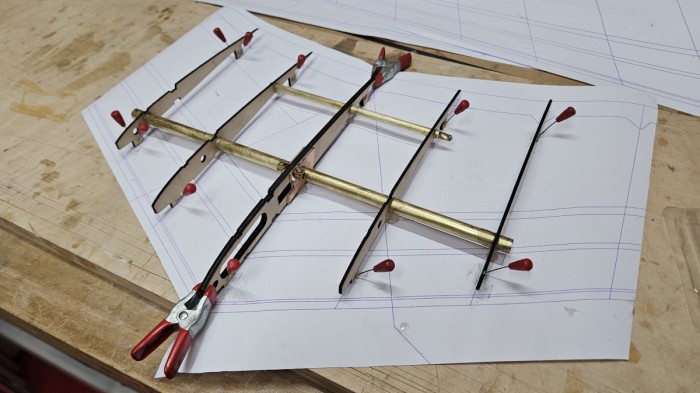

Ich fange immer mit der Steckung an, damit alles passt.

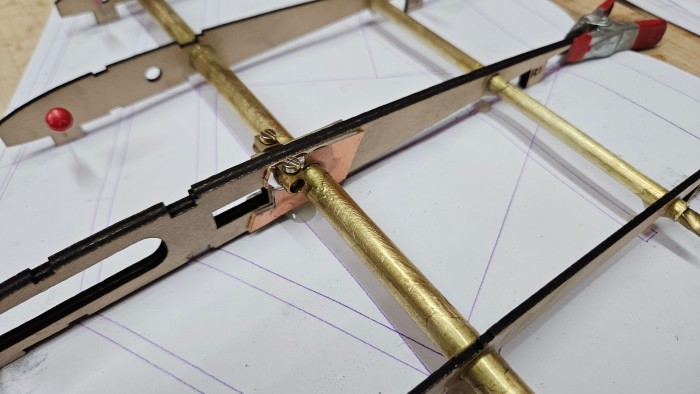

Das ist die Verriegelung, wie ich sie bei fast allen meiner Modelle mache. Sie besteht aus zwei Dosenklemmen, die auf eine Platine gelötet sind. Bei der Montage stecke ich ein stück Bowdenzug in die Klemmen und schraube sie fest.

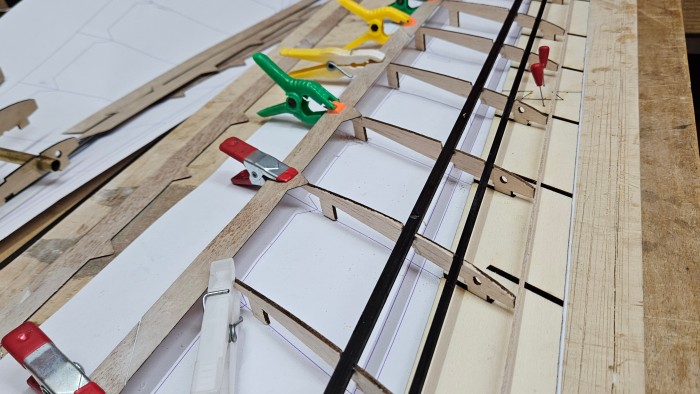

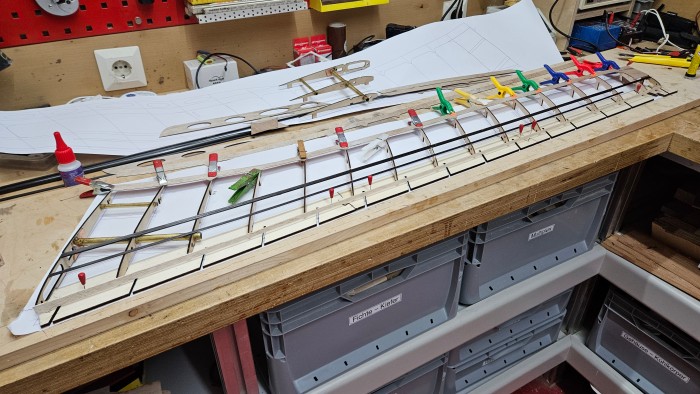

Die Tragflächen habe ich dann auf der Zeichnung aufgebaut. Die Verwindung wird durch die Füßchen der Rippen sichergestellt. Die Hauptholme bestehen aus zwei aufeinandergelegten 1mm CFK Profilen, während für die vorderen Holme eine Lage 1mm Profil verwendet wird.
Die zwei übereinanderliegenden sollten nacheinander eingesetzt werden, damit sie der starken Biegung im Wurzelbereich folgen. Klebt man sie vor der Montage zusammen, lassen sie sich nicht mehr biegen.

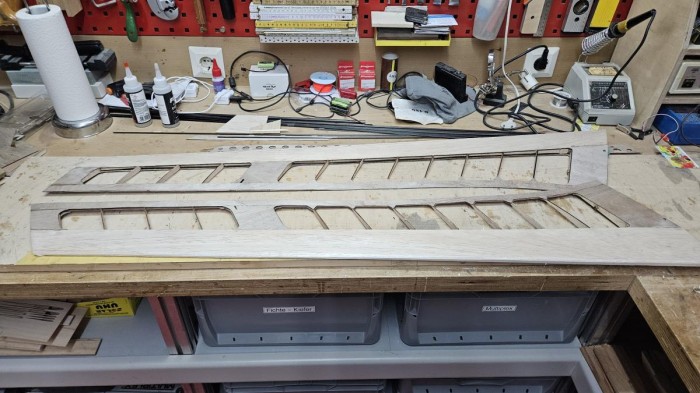

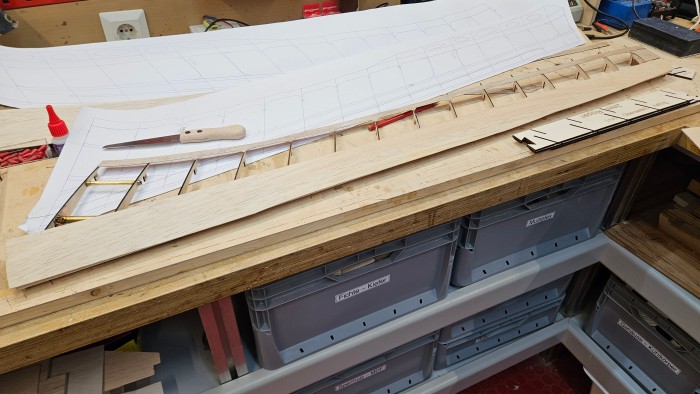

Damit die spitze Endleiste realiserbar ist, wird hier 0,4mm Sperrholz verwendet. Die Nasenbeplanung besteht aus 1,5mm Balsaholz.

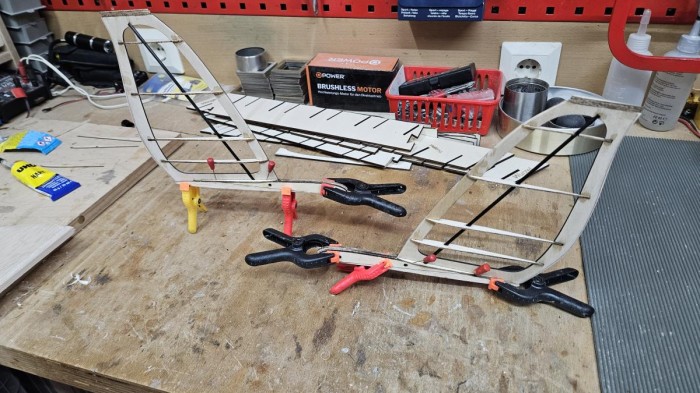

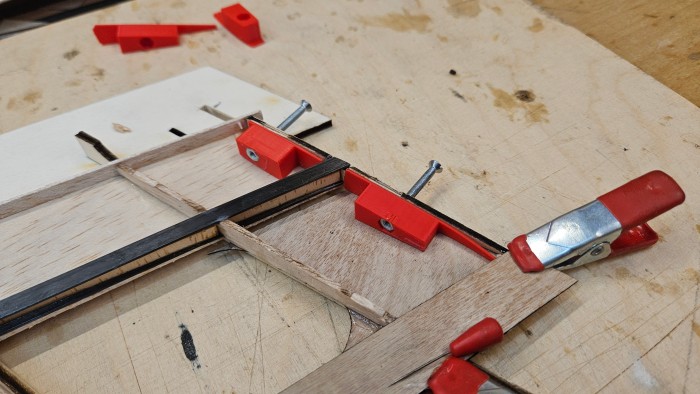

Die 3D-Druck-Teile machen das Winglet sehr stabil. Meistens bleibt man ja beim Transport damit irgendwo hängen
Die Winglets werden durch ein 3mm Kohlefaserrohr stabilisiert.
Download
Alle Dateien zum Lasern oder Fräsen findet ihr in diesem Package.ARESneo-Surasto-Package_Jul26.zip
WICHTIG:Basiert auf diesen Dateien kann das Modell nachgebaut und natürlich auch weiterentwickelt werden.
Alle Daten sind daher lizenziert unter Creative Commons 4.0 - BY-NC-SA
Das bedeutet:
Ihr könnt das Modell nachbauen und verändern. Wenn ihr etwas darüber veröffentlicht, dann müsst ihr
mich (Ralf Stoffels) oder https://surasto.de als Urheber nennen. Bei Online-Veröffentlichungen verlinkt
bitte https://surasto.de. Das hat auch den Vorteil, dass aktuelle Veränderungen immer sofort bekannt werden.
Ihr dürft die CAD Daten nicht für kommerzielle Zwecke nutzen. Gerne kontaktiert mich dazu - wir können
dann eine individuelle Lösung finden.
Wenn ihr die Pläne weitergebt, darf das nur unter gleichen Bedingungen (also BY-NC-SA) passieren.
Viel Spass beim Bauen und Fliegen
Ralf Stoffels
