Das Surasto-Labor
Da unser Arbeitszimmer als Homeoffice, für diverse Bastelprojekte, zum Programmieren und für Elektronikprojekte genutzt wird, musste für letzeres eine Lösung her, die nicht permanent den Schreibtisch mit Lötkolben und Messgeräten blockiert.

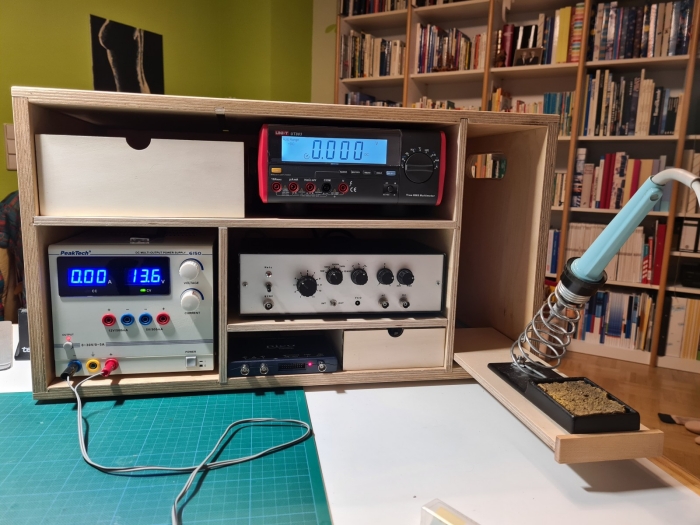

Ich habe mich für einen transportablen Schreibtisch-Aufsatz entschieden...

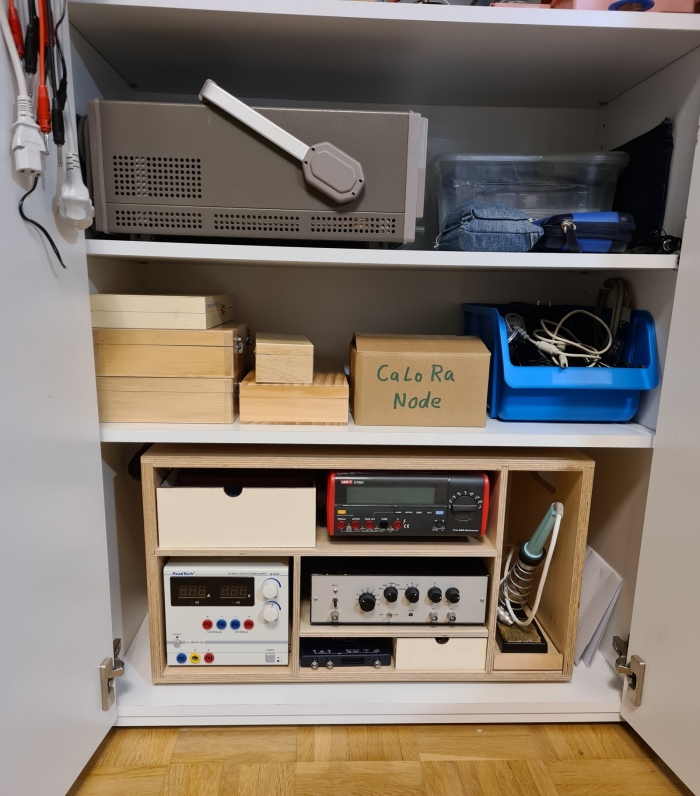

...der in einen der Schränke exakt hineinpasst.

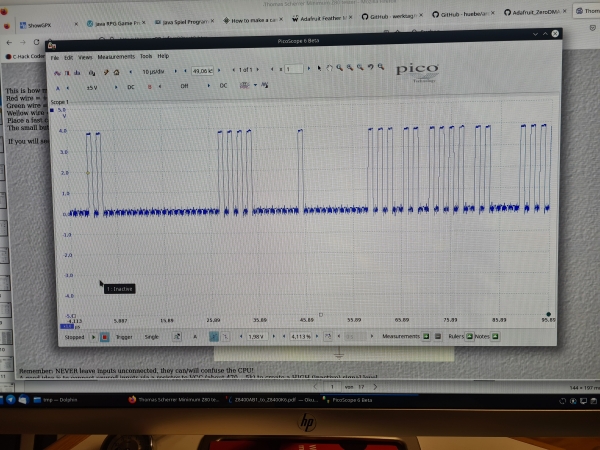

Die beiden Schubladen enthalten Widerstandssortimente und Tastköpfe für das Oszilloskop. Apropos Oszilloskop - ich habe mich gegen eins mit Display entschieden und lieber ein kompaktes aus der Pico-Reihe verwendet. So kann ich auf dem Bildschirm, der sowieso schon auf dem Schreibtisch steht, das Scope-Bild sehen. Nebenbei bietet das den Vorteil, dass man ganz schnell mal einen Screenshot machen kann zur Dokumentation.
Der PC läuft ja sowieso beim Basteln, weil man ja Datenblätter etc. nachschlagen muss.
Der Bau

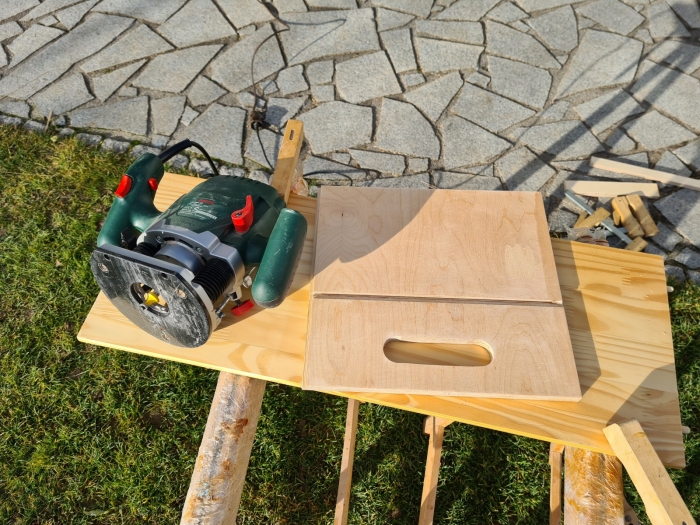

Alle Ausschnitte und Nuten für die Verbindung der Multiplex-Sperrholzplatten habe ich mit der Oberfräse erstellt. So lässt sich das Ganze sehr gut verleimen.

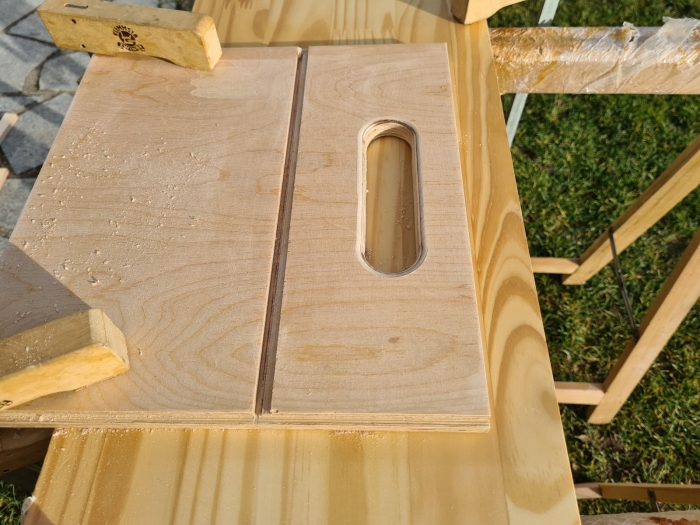

Die Griffmulden rechts und links vom Gehäuse sind wichtig, damit man das Mini-Labor gut vom Schrank auf den Scheibtisch heben kann, da es ca. 10kg wiegt.

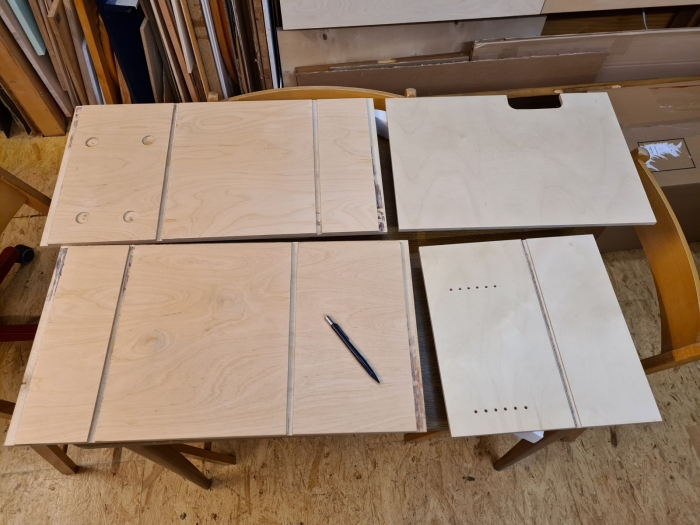

Die 5mm Reihenbohrungen ermöglichen verschiedene Positionen eines Einlegbodens mit den üblichen Bodenträgern, so wie bei einem Schrank.

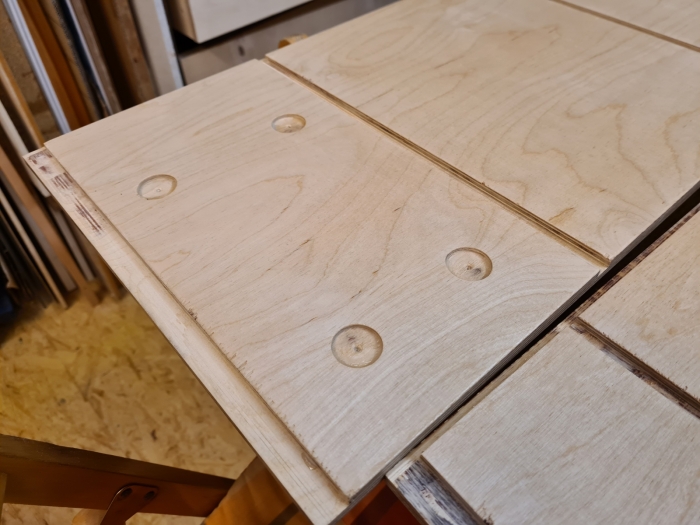

Die Vertiefungen habe ich mit einem Forstnerbohrer erstellt. Darin finden die Füße des Labornetzteils Platz, so dass es vor dem Herausrutschen gesichert ist.

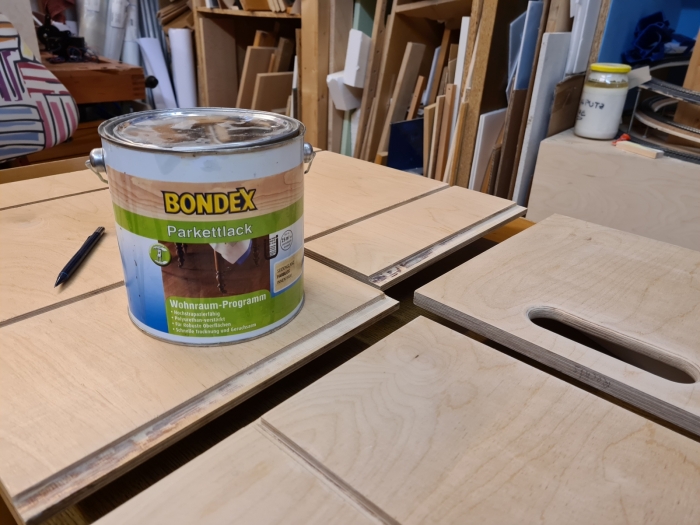

Parkettlack macht das Ganze etwas unempfindlicher gegen Verschmutzungen.

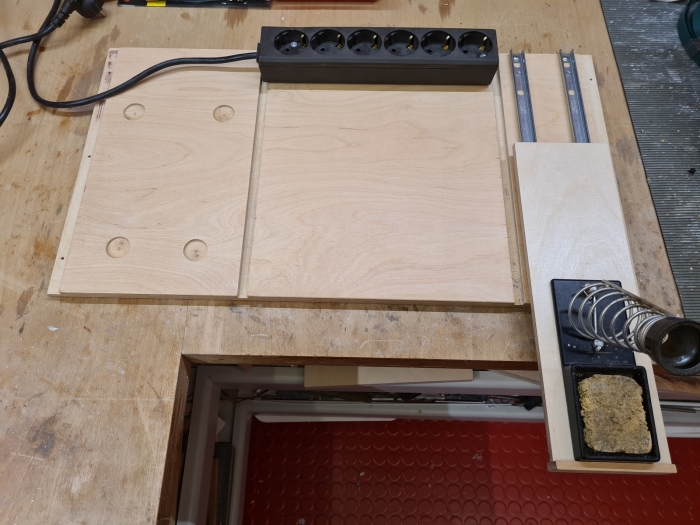

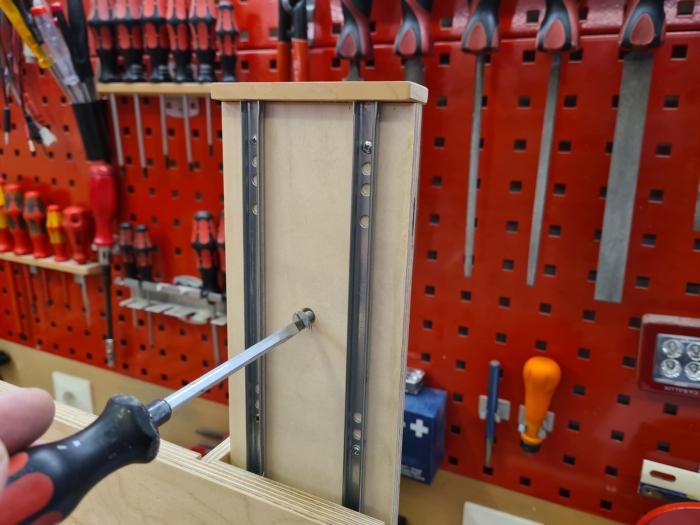

Damit der Lötkolben einerseits beim Verstauen in seinem Fach verschwindet, aber andererseits auf dem Schreibtisch gut zu erreichen ist, sitzt er auf einer Schubladenführung. Die Schraube passt in das Loch des Lötkolbenhalters. Das Netzteil des Weller-Lötkobens sitzt fest unter den Schreibtisch montiert. Dort stört es nicht und nimmt keinen Platz in meinem transportablen Labor weg.
Alle Geräte werden in eine Steckdosenleiste im Surasto-Labor eingesteckt, so dass auf der Rückseite nur ein Netzkabel und ein USB-Kabel für das Pico-Scope herauskommen.

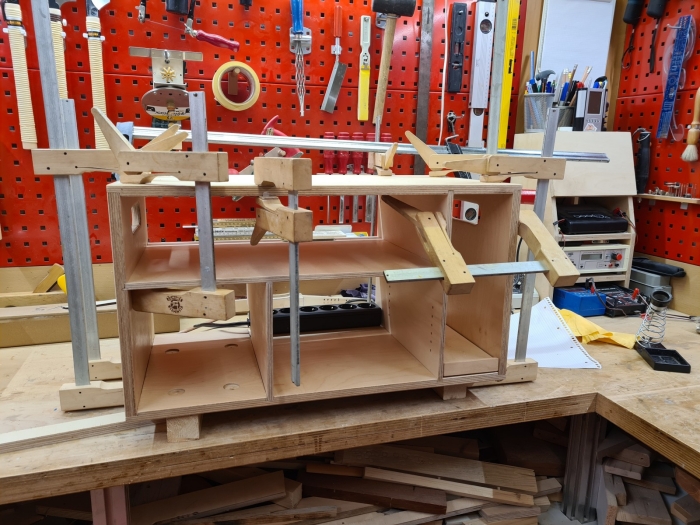

Durch die gefrästen Nuten lässt sich das Labor einfach und stabil mit Weißleim montieren.

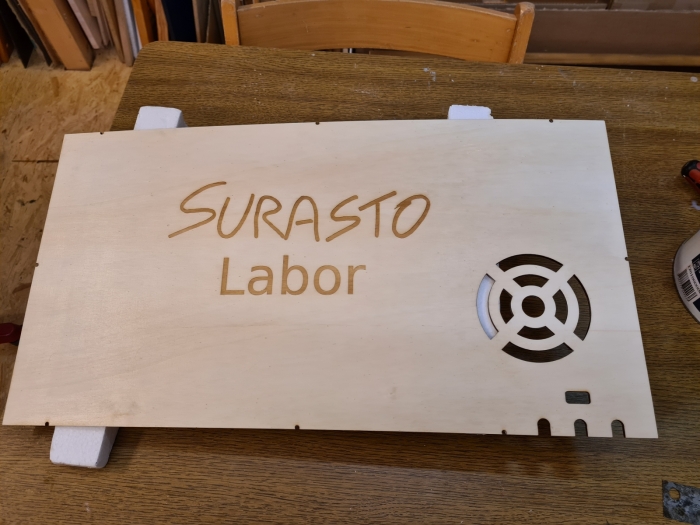

Da ich die Rückwand wegen des komplizierten Lüfterausschnitts für das Labornetzteil auf einem Lasercutter ausgeschnitten habe, bot es sich an, gleich noch einen Schriftzug einzugravieren. Das ist natürlich reine Spielerei...
Genau bemaßte Zeichnungen veröffentliche ich hier nicht, das es ja stark von den individuellen Messgeräten abhängt, wie das Mini-Labor aufgebaut sein muss. Aber vielleicht dienen diese Fotos als Anregung für Nachbauten.
