VLC-Remote


Manchmal braucht man beide Hände...

In unserem Fall ging es darum, eine Lehrvideo zur Malerei so starten und stoppen zu können, dass die Hände frei sind für die Farbpalette und den Pinsel. Große Fußtasten mussten her, um den VLC-Player auf dem PC zu steuern.

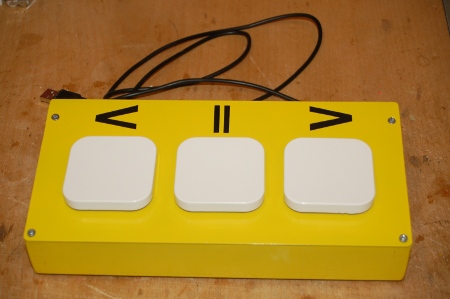

Per USB ersetzt es die normale Tastatur.

Bild "Elektronik:VLC-Remote_Komplett.JPG"

Der sehr simple Tastatur-Hack

Natürlich könnte man irgend eine tolle Mikrocontrollerschaltung bauen. Aber am einfachsten und billigsten geht es mit einer ausgedienten Tastatur, die man zu diesem Zweck schlachtet.

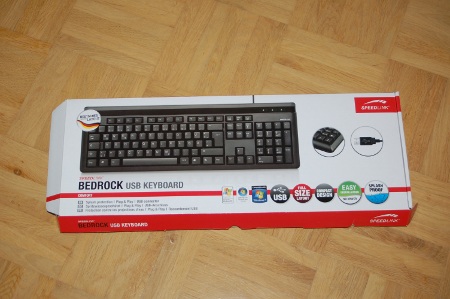

In meinem Fall bot die Schrottkiste zwar Tastaturen aber nur mit dem alten PS/2 Stecker, für den es an aktuellen Computern keinen Anschluss mehr gibt. Für 9,90 EUR gibt's aber schon eine nagelneue Billigtastatur.

Bild "Elektronik:VLC-Remote_Karton.JPG"

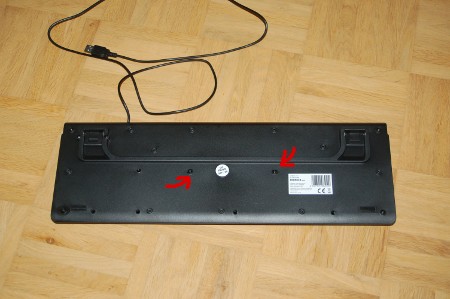

Das Wichtigeste dabei ist die Rückseite - Nur gut, wenn verschraubt.
Hierzu passt der wichtige Hackerspruch:

If you can't open it you don't own it


Bild "Elektronik:VLC-remote_Hinten.JPG"

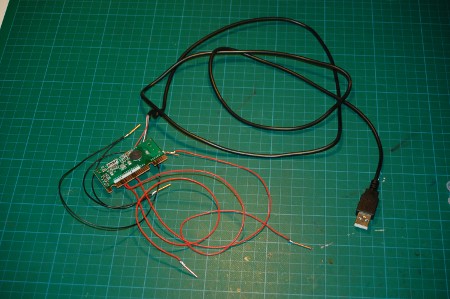

Das Schöne an einer modernen Tastatur ist, dass die Platine winzig klein ist und so in jedes Gehäuse passt. bei älteren Modellen hat die Platine die Größe der gesamten Tastaturfläche.

Bild "Elektronik:VLC-Remote_Platine.JPG"

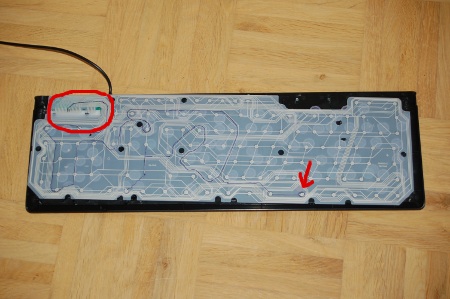

Die Tasten drücken bei meiner Variante Kontakte auf zwei übereinanderliegenden Folien zusammen. Verfolgt man die Leiterbahnen auf der Folie zur Platine, kann man die gewünschten Tasten mit den jeweiligen Kontakten auf der Platine korrelieren.
Ausprobieren per Drahtbrücke geht natürlich auch.

Bild "Elektronik:VLC-Remote_Folie.JPG"

Zum sinnvollen Bedienen des VLC-Players braucht man drei Tasten:
  1. Ein paar Sekunden rückwärts springen - in meinem Fall "g"
  2. Paus/Play - in meinem Fall "<space>"
  3. Ein paar Sekunden vorwärts springen - in meinem Fall "h"

Robuste Mechanik

Da die Steuerung mit Füßen getreten wird, braucht man robuste Schalter.

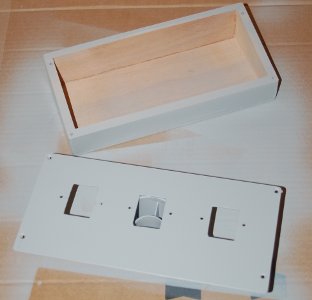

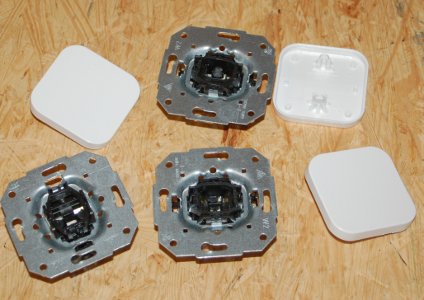

Die einfachste Lösung sind Lichtschalter aus dem Baumarkt. Hierbei nimmt man Taster, die z.B. für Treppenhaus Beleuchtung eingesetzt werden.

Bild "Elektronik:VLC-Remote_Schalter.JPG" Bild "Elektronik:VLC-Remote_Kiste.JPG"

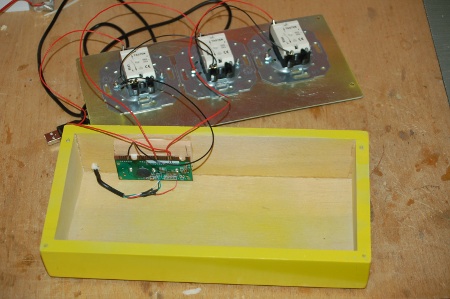

Lötet man die flexiblen Litzen an 0.75qmm NYM Kupferdraht, dann passt das auch in die Steckdosenklemmen.
Bild "Elektronik:VLC-remote_offen.JPG"

Software

Da sich die Tastatur automatisch an Windows oder Linux anmeldet, funktioniert der Remote-Box sofort ohne Treiberinstallation.
Mit einem Texteditor kann man nochmal leicht überprüfen, ob die gewünschten Buchstaben oder Zahlen erscheinen.

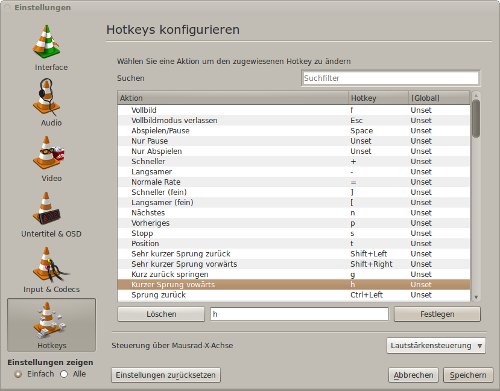

Beim VLC Player kann man nun die Hotkeys entsprechend einstellen. Vermutlich geht das auch mit anderen Videospielern solange die Hotkeys einstellbar sind.

Bild "Elektronik:VLC-Remote_Hotkeys.JPG"
